Descrição de produto

Placa rápida da detecção do poder do conjunto do PWB do adaptador da carga do QC da carga rápida da placa do pcba do teste para o carregador do paládio do carregador da parede

Vista geral

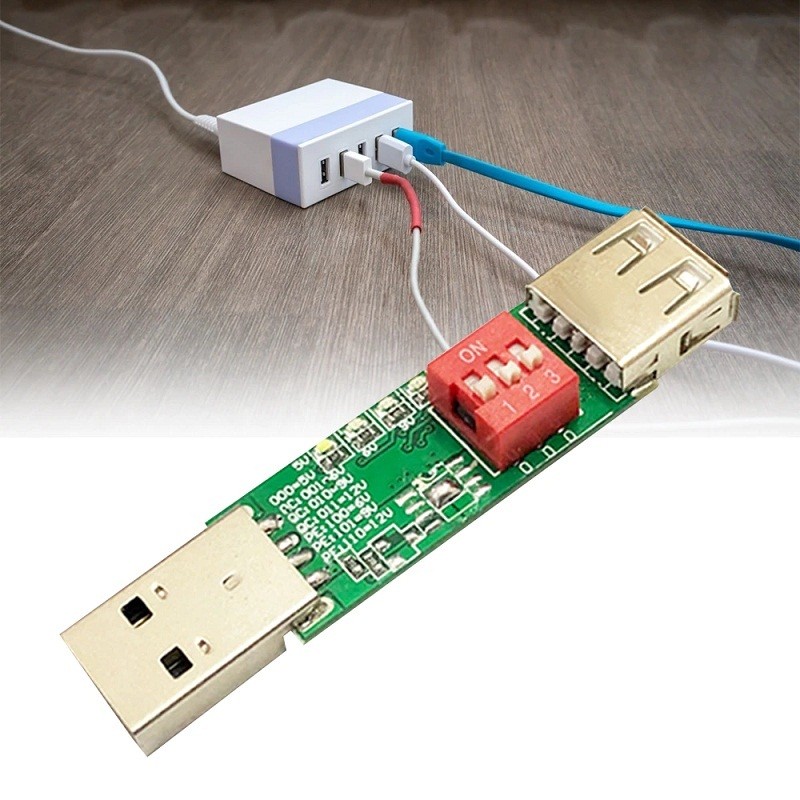

É uma placa de teste rápida do adaptador da carga. Após o chamariz, é uma saída fixa da tensão, a tensão é ajustada com o código do seletor, e a tensão fixa correspondente é saída. Confirme por favor se a tensão da saída combina a tensão da procura da carga antes de usar, para evitar as perdas desnecessárias causadas queimando a carga.

Especificação

1. Nome do produto: Placa de teste rápida do adaptador da carga

2. Protocolo aplicável: Produtos de QC2.0/QC3.0 3.Applicable: Carregador/poder móvel

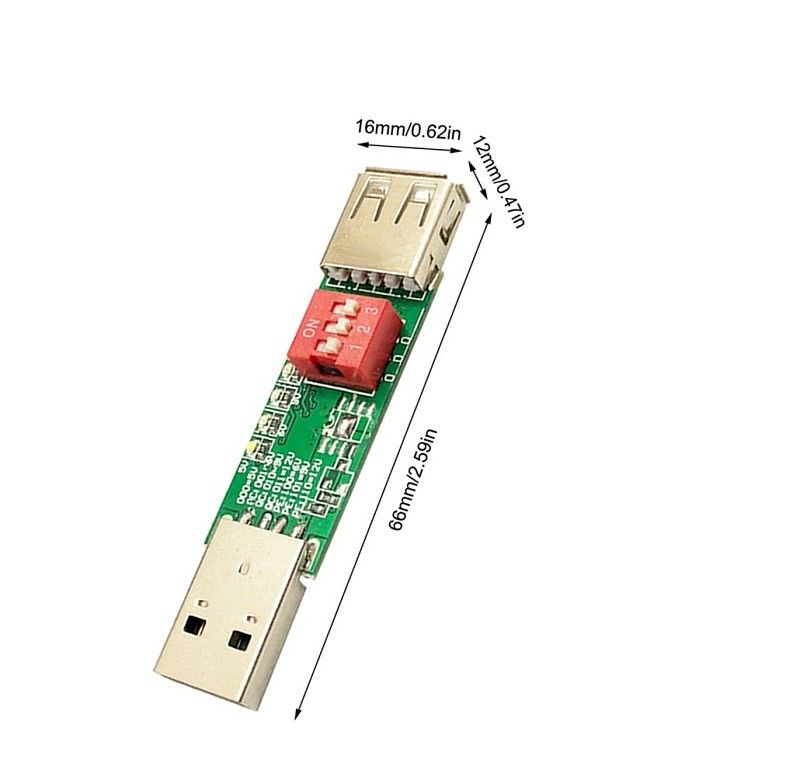

4. Temperatura do trabalho: - umidade de 25℃~85℃ 5.Work: 5%~95%RH 6.Size: 66*16*12mm

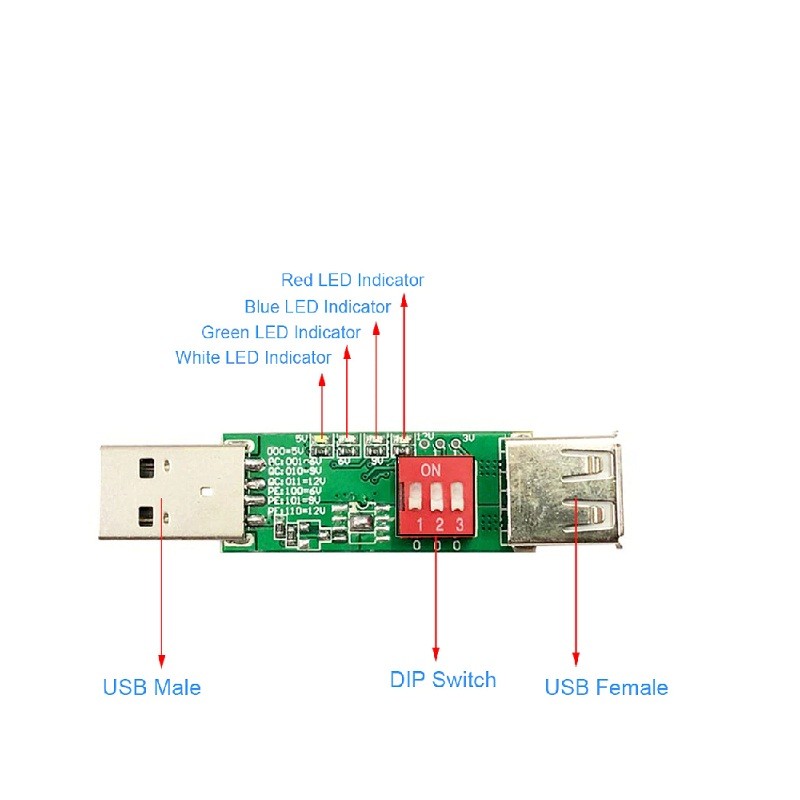

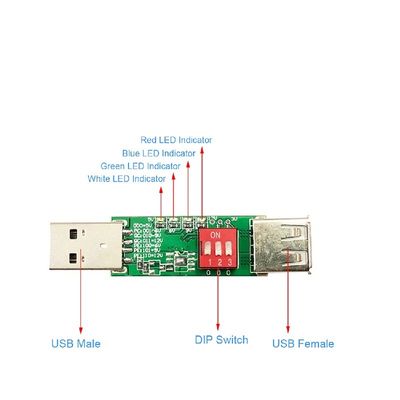

Interruptor de MERGULHO: as combinações 1.Through 8 diferentes de interruptores de MERGULHO, decide-se à saída 8 tensões diferentes.

2. O interruptor do seletor à parte superior representa “0", e o interruptor do seletor à parte inferior representa “1".

3. O interruptor está na posição de 001, que significa que o protocolo da saída é QC2.0, a tensão da saída é 5V, e a luz verde está ligada. o interruptor 4.The está na posição de 010, que significa que o protocolo da saída é QC2.0, a tensão da saída é 9V, e a luz vermelha está ligada.

5. O interruptor está na posição de 100, que significa que o protocolo da saída é QC2.0, a tensão da saída é 12V, e a luz azul está ligada. o interruptor 6.The está na posição de 011, que representa o protocolo da saída QC3.0, a tensão da saída é 5V, e a luz verde está ligada. a posição 7.The do interruptor em 101 representa o protocolo da saída QC3.0, a tensão da saída é 6V, e a luz azul esverdeado está ligada. o interruptor 8.The está 110 na posição, que representa o protocolo da saída QC3.0, a tensão da saída é 9V, e a luz é azul-vermelha. o interruptor 9.The está na posição de 111, que representa o protocolo da saída QC3.0, a tensão da saída é 12V, e a luz é azul-vermelho-verde.

Característica:

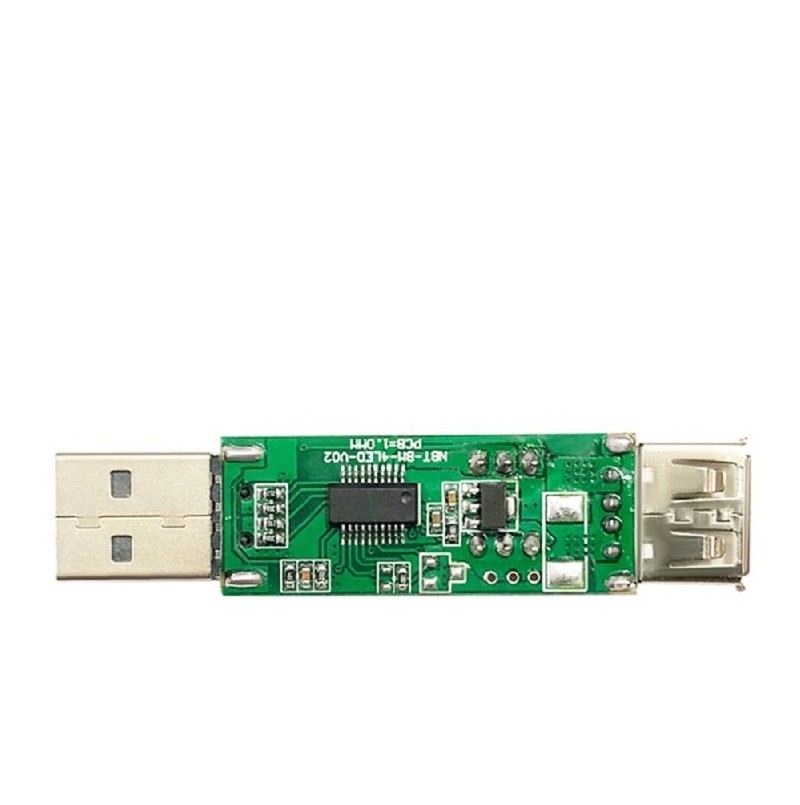

1. PCBA usa o protocolo inteligente de Qualcomm QC2.0-QC3.0 da detecção para selecionar a tensão da saída. 2.It é compatível com todos os produtos móveis dos carregadores de Qualcomm QC2.0-QC3.0 e do poder de Qualcomm QC2.0-QC3.0 no mercado. 3.It usa um interruptor de alavanca para selecionar uma tensão fixa da saída para o envelhecimento de teste, e as luzes correspondentes do diodo emissor de luz estão ligada. 4.When é usado, não há nenhuma possibilidade de desconexão, e os dados de teste são exatos.
